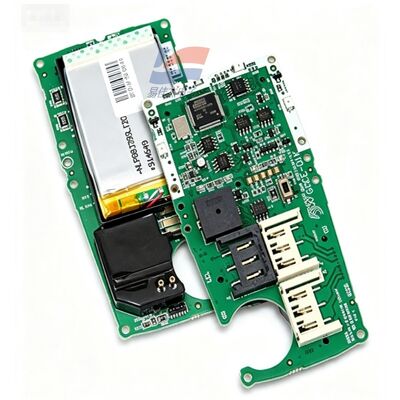

YJJ MCX-MPCB1 บอร์ดวงจรหลักสําหรับอะไหล่เครื่องตรวจจับก๊าซหลายตัวพกพา

คําอธิบายสินค้า:

YJJ MCX-MPCB1 บอร์ดวงจรหลักสําหรับอะไหล่เครื่องตรวจจับก๊าซหลายตัวพกพา

ลักษณะ:

I. การนําเสนอพื้นฐาน
MCXL-MPCB1 เป็นชุดแผ่นวงจรหลักสํารองโรงงานเดิมสําหรับเครื่องตรวจจับแก๊สแบบพกพา 4 ใน 1 ของ GasAlertMicroClip-XL (MCXL)ชุดอุปกรณ์เสริมโรงงานเดิมรวมถึงเมนบอร์ด, แบตเตอรี่ลิทธิียมที่ติดตั้งและชุดครบครันของสกรูการติดตั้ง. มันมีให้เลือกในรุ่นที่มีแบตเตอรี่และรุ่นเมนบอร์ดที่อยู่ลําพังโดยไม่ต้องแบตเตอรี่.
II. ปารามิเตอร์หลักของฮาร์ดแวร์
ตัวปรับ: เครื่องตรวจจับ MicroClip-XL สี่ในหนึ่ง (รุ่น MCXL-XWHM-Y-CN)
สล็อตเซ็นเซอร์: 4 ฐานเซ็นเซอร์ที่อิสระ สามารถรองรับ O2, CO, H2S และ LEL โซนด์ก๊าซเผาไหม้
ชิปควบคุมหลัก: MCU ระดับอุตสาหกรรม รับผิดชอบในการรวบรวมสัญญาณกระแสอ่อนแอจากเซ็นเซอร์ไฟฟ้าเคมีและการเผาไหม้แบบกระตุ้น การขยายสัญญาณ การแปลง ADและการคํานวณปริมาณ
โมดูลพลังงาน: อุปกรณ์พร้อมกับแบตเตอรี่ลิตিয়ামที่ติดตั้งเดิม; อุปกรณ์ทั้งหมดสามารถทํางานได้ 18 ชั่วโมงเมื่อชาร์จเต็ม และเวลาการชาร์จ ≤ 6 ชั่วโมง
อินเตอร์เฟซภายนอก: อินเตอร์เฟสเคเบิลจอ, เบซเซอร์, องค์ประกอบสัญญาณสั่นสะเทือน, อินเตอร์เฟสสื่อสารการปรับระดับอินฟราเรด, ติดต่อที่นั่งชาร์จ
สภาพแวดล้อมการทํางาน: -20°C ~ +50°C; ความชื้น 10-95% RH (ไม่มีการปรับความชื้น)
มาตรฐานกันระเบิด: บอร์ดหลักและอุปกรณ์ทั้งหมดตอบสนอง Ex ia IIC T4 ความปลอดภัยกันระเบิดและตัวปรับรองตอบสนอง IP66/IP67 ความละเอียดกันน้ําและฝุ่น
สาเหตุของแผ่นวงจร: ผลิตโดยโรงงานเดิมในเม็กซิโก
III. ฟังก์ชันที่ติดตั้งใน Mainboard
การเก็บข้อมูลจุดศูนย์ของเซนเซอร์และข้อมูลการปรับระดับ; การตรวจจับระบบเซนเซอร์, แบตเตอรี่ และเครื่องระวังด้วยเครื่องมืออัตโนมัติเมื่อเริ่มต้น
การคํานวณในเวลาจริงของปริมาณก๊าซ 4 คัน โดยขับเคลื่อนจอ LCD ให้แสดงค่า
ค่าเฉลี่ย TWA ที่ถูกชั่งเวลา ค่าสูงสุดการเผชิญหน้า STEL ระยะสั้น และการทํางานของโลกิกการเตือนเกินขั้นต่ํา
3 การออกสัญญาณเตือนเสียง 95dB เสียงกระพริบ, ไลด์ส่องแสง, ระเบิดสั่นของมอเตอร์
บันทึกความผิดพลาดของตัวตรวจจับ การเก็บข้อมูลประวัติการตรวจจับก๊าซ การสื่อสารการปรับระดับพอร์ตอินฟราเรด
เครื่องเตือนความดันต่ํา การระบุความผิดพลาดของเซ็นเซอร์ที่เก่า
IV. การใช้งานหลัก
1. การบํารุงรักษาอะไหล่
ในฐานะส่วนประกอบสํารองแกนสําหรับตัวตรวจจับ MicroClip-XL 4 ใน 1 เมื่อเมนบอร์ดถูกเผาหมด วงจรผิดปกติ สัญญาณผิดปกติหรือตัวตรวจจับไม่ทํางาน, สามารถเปลี่ยนโดยตรงเป็นองค์ประกอบโดยสิ้นเชิง โดยไม่ต้องซ่อมชุดส่วนตัวแยกแยก ทําให้การบํารุงรักษาสะดวก
2. ปฏิบัติการควบคุมหลักการรับสัญญาณ
รับสัญญาณไฟฟ้าที่อ่อนแอจากเซ็นเซอร์ก๊าซ 4 เครื่อง การประมวลผลในเวลาจริง ความเข้มข้นของไฮโดรเจนซัลไฟด์, คาร์บอนโมโนออกไซด์, ออกซิเจน,ทําหน้าที่เป็นสมองของอุปกรณ์ทั้งหมด.
V. เฉพาะเจาะจงของเซ็นเซอร์ที่ปรับปรุง
H2S ซัลเฟอร์ไดออกไซด์ (0-100ppm), CO คาร์บอนโมโนออกไซด์ (0-500ppm), O2 ไอน้ําออกซิเจน (0-30% VOL), LEL
