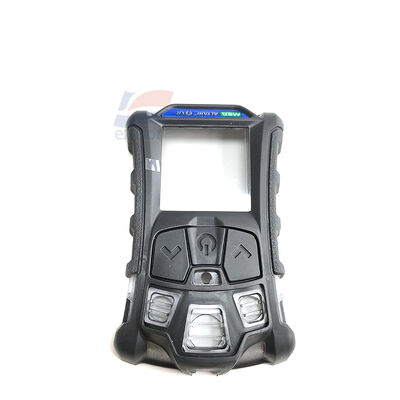

ฝาครอบหน้าแผงวงจรเมนบอร์ด YJJ Altair 4XR สำหรับอะไหล่ซ่อมเครื่องตรวจจับก๊าซแบบพกพา

คำอธิบายผลิตภัณฑ์:

แผงวงจรเมนบอร์ดฝาครอบด้านหน้า YJJ Altair 4XR สำหรับอะไหล่ซ่อมเครื่องตรวจจับก๊าซแบบพกพา

คุณสมบัติ:

I. พารามิเตอร์การปรับพื้นฐาน
ปรับให้เข้ากับเครื่องทั้งหมด: MSA Altair 4XR (รุ่นที่สอง 4XR) เครื่องตรวจจับก๊าซหลายชนิดแบบพกพาแบบสี่อินวันพร้อมบลูทูธ
รหัสชิ้นส่วนโรงงานเดิม: ชุดเมนบอร์ด 10211186, ชุดฝาครอบด้านหน้า 10211185
ช่องเซ็นเซอร์ที่รองรับ: ช่องเสียบเซ็นเซอร์อัจฉริยะ X-Cell 4 ช่อง, ก๊าซทั่วไป: H2S, CO, O2, ก๊าซไวไฟ LEL; หัววัดก๊าซพิษ SO2, NO2 ฯลฯ ที่เปลี่ยนได้
โมดูลบลูทูธ 5.0 ในตัว รองรับการดูข้อมูลก๊าซระยะไกล การแจ้งเตือน การสอบเทียบอุปกรณ์
II. ข้อมูลจำเพาะฮาร์ดแวร์โดยละเอียดของเมนบอร์ด
ชิปควบคุมหลัก: MCU เกรดอุตสาหกรรมพลังงานต่ำ รับผิดชอบการอ่านสัญญาณดิจิทัลของเซ็นเซอร์อัจฉริยะ X-Cell, การคำนวณ AD, การแปลงความเข้มข้น
อินเทอร์เฟซจอแสดงผล: เข้ากันได้กับหน้าจอ LCD ความละเอียดสูง วงจรขับแสงพื้นหลัง
วงจรขับสัญญาณเตือน: เอาต์พุตสัญญาณเตือน 3 แบบ (สัญญาณเตือน Beeper >95dB, ไฟเตือน LED สว่างสี่มุม, มอเตอร์สั่น); รองรับการเตือนการตกโดยกำเนิด, ทริกเกอร์ฮาร์ดแวร์สัญญาณเตือนฉุกเฉินด้วยปุ่มเดียว
ชิปเก็บข้อมูล: จัดเก็บพารามิเตอร์การสอบเทียบ, เกณฑ์การเตือน TWA-STEL, บันทึกเหตุการณ์ 500 รายการ, บันทึกประวัติก๊าซ 50 ชั่วโมง
วงจรจ่ายไฟ: เข้ากันได้กับแบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟพิเศษ, อายุการใช้งานแบตเตอรี่เต็ม 24 ชั่วโมง, การควบคุมการชาร์จ, สัญญาณเตือนแรงดันต่ำ
พอร์ตภายนอก: หน้าสัมผัสสำหรับชาร์จ, อินเทอร์เฟซการสื่อสารการสอบเทียบอินฟราเรด, สายเคเบิลฐานเซ็นเซอร์, สายเคเบิลแผงปุ่มกด
ระดับการป้องกันการระเบิด: Ex ia IIC T4 Ga ป้องกันการระเบิดแบบปลอดภัยจากภายใน
พารามิเตอร์สภาพแวดล้อมการทำงาน
อุณหภูมิในการทำงาน: -40℃ ~ +60℃
ความชื้นที่ใช้ได้: 15-90% RH, ไม่มีการควบแน่น
การป้องกันเครื่องทั้งหมด: IP68 (จุ่มน้ำลึก 2 เมตร เป็นเวลา 1 ชั่วโมง), เมนบอร์ดถูกรวมอยู่ภายในฝาครอบด้านหน้าเพื่อการบำบัดการปิดผนึกกันน้ำ
III. ฟังก์ชันหลักที่รวมอยู่ในเมนบอร์ด
การตรวจสอบตัวเองของเครื่องทั้งหมดเมื่อเปิดเครื่อง: การตรวจจับข้อผิดพลาดของเซ็นเซอร์, แรงดันแบตเตอรี่, ลำโพง, การสั่น, ไฟแสดงสถานะ LED
การคำนวณความเข้มข้นก๊าซ 4 ชนิดแบบเรียลไทม์, ค่าตัวเลขแบบเรียลไทม์, การแสดงกราฟเส้นโค้งบนหน้าจอ
อัลกอริทึมความปลอดภัยในการทำงาน: ค่าเฉลี่ยถ่วงน้ำหนักเวลา TWA, ค่าขีดจำกัดการสัมผัสระยะสั้น STEL, การเตือนแบบล็อคเกินขีดจำกัด
สัญญาณเตือนการตก: เปิดใช้งานสัญญาณเตือนโดยอัตโนมัติสำหรับบุคลากรที่อยู่นิ่งเป็นเวลานาน; การช่วยเหลือฉุกเฉินทันทีด้วยปุ่มเดียว
เครือข่ายไร้สายบลูทูธ: เชื่อมต่อกับซอฟต์แวร์มือถือ MSA Altair-Connect, การตรวจสอบระยะไกล, การกำหนดค่าพารามิเตอร์อุปกรณ์
การรับรู้ชีวิตเซ็นเซอร์, การสอบเทียบศูนย์, การสอบเทียบก๊าซ, การจัดเก็บรหัสข้อผิดพลาด
บันทึกเหตุการณ์: จัดเก็บบันทึกการเตือน, บันทึกการเริ่มต้น, บันทึกการสอบเทียบ, บันทึกข้อผิดพลาด

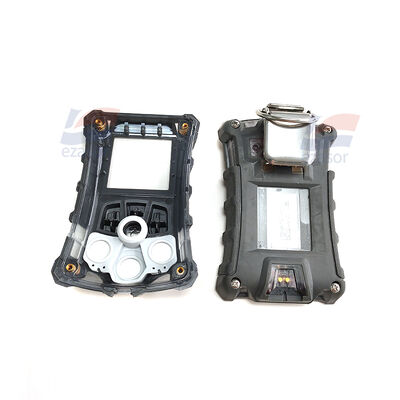

IV. การแนะนำส่วนประกอบฝาครอบด้านหน้า
ฝาครอบด้านหน้าเป็นเปลือกคอมโพสิตโพลีคาร์บอเนต + ยางความแข็งแรงสูง โดยมีเมนบอร์ดติดตั้งอยู่ภายในช่องฝาครอบด้านหน้า
ทนทานต่อแรงกระแทกจากการตกจากที่สูง 7.5 เมตร
พร้อมปะเก็นปิดผนึกกันน้ำสำหรับจอแสดงผล, ปุ่มปฏิบัติการทางกายภาพ, หน้าต่างรับอากาศของเซ็นเซอร์
V. การใช้งานหลัก
1. อะไหล่สำหรับบำรุงรักษาอุปกรณ์
เมื่อเครื่องตรวจจับไม่สามารถสตาร์ทได้, เมนบอร์ดไหม้, การอ่านสัญญาณผิดปกติ, บลูทูธเสียหาย, ไม่สามารถสอบเทียบได้, หรือปุ่มทำงานผิดปกติ, ให้เปลี่ยนชุดเมนบอร์ดฝาครอบด้านหน้าทั้งหมดโดยตรง, ไม่จำเป็นต้องซ่อมแซมส่วนประกอบที่กระจัดกระจาย, ทำให้การบำรุงสะดวกและมีประสิทธิภาพ
2. ศูนย์ควบคุมสัญญาณหลักของเครื่องทั้งหมด
รวบรวมสัญญาณดิจิทัลจากเซ็นเซอร์อัจฉริยะ X-Cell, ประมวลผลความเข้มข้นของไฮโดรเจนซัลไฟด์, คาร์บอนมอนอกไซด์, ออกซิเจน, ก๊าซไวไฟ, ควบคุมหน้าจอ, สัญญาณเตือน, การสื่อสารบลูทูธ, การจัดเก็บข้อมูล
3. อุปกรณ์เสริมที่กำหนดเอง
ใช้สำหรับการปรับปรุงเครื่องมือ, ซ่อมแซมเครื่องตรวจจับมือสอง, การพัฒนาโมดูลอุปกรณ์ตรวจจับก๊าซ
VI. การปรับช่วงเซ็นเซอร์
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL

ข้อมูลจำเพาะ:
