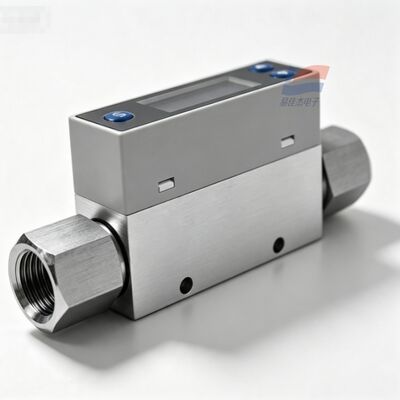

YJJ TC5200-01-L010-A-C6-P3 MEMS เครื่องตรวจจับกระแสน้ําหนักก๊าซร้อน 0-10sccm G1/8 สําหรับห้องปฏิบัติการ

คำอธิบายผลิตภัณฑ์:

YJJ TC5200-01-L010-A-C6-P3 MEMS Thermal Gas Mass Flow Sensor 0-10sccm G1/8 สำหรับการควบคุมเส้นทางการไหลของก๊าซในห้องปฏิบัติการแบบไมโครโฟลว์

คุณสมบัติ:

I. พารามิเตอร์ประสิทธิภาพพื้นฐาน
หลักการตรวจจับ: ชนิดเทอร์มอล MEMS ไมโครอิเล็กโตรเมคคานิคัล วัดอัตราการไหลของมวลก๊าซมาตรฐานโดยตรง ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิและความดัน
ช่วงการไหลที่เลือกได้: 0-10 sccm ~ 0-200 SLM; ช่วง TC5200-04-C1000-A-C6-P3 0-1000 sccm
ความแม่นยำในการวัด: ±2.0 %FS
ความสามารถในการทำซ้ำ: ≤1.0%FS
ค่าดริฟท์จุดศูนย์: ≤0.5%FS
เวลาตอบสนอง: ≤5ms, ตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงของปริมาณลม
ความละเอียด: 0.1%FS
สื่อที่อนุญาต: อากาศ, ไนโตรเจน, อาร์กอน, ออกซิเจน, คาร์บอนไดออกไซด์, ฮีเลียม ฯลฯ ก๊าซแห้งและสะอาดที่ไม่กัดกร่อน
II. ข้อกำหนดทางไฟฟ้า
แหล่งจ่ายไฟ: แหล่งจ่ายไฟ DC 9-24 VDC
การใช้พลังงานโดยรวม: กระแสไฟฟ้าทำงาน < 30mA, ใช้พลังงานต่ำ เหมาะสำหรับการจ่ายไฟระยะยาว
เอาต์พุตสัญญาณ (A หมายถึงเอาต์พุตสมบูรณ์)
อนาล็อก: เอาต์พุตกระแส 4-20mA, เอาต์พุตแรงดัน 0-5V
การสื่อสารดิจิทัล: โปรโตคอล RS485-Modbus-RTU
C6: อินเทอร์เฟซขั้วต่อไฟฟ้า 6 พิน
P3: เอาต์พุตสวิตช์แจ้งเตือนการไหลแบบรีเลย์

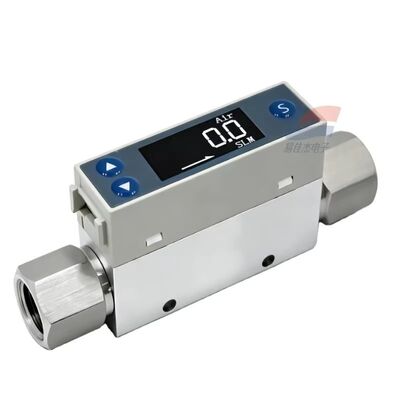

การกำหนดค่าหน้าจอ: หน้าจอ LCD ในตัว แสดงผลแบบเรียลไทม์ของอัตราการไหลทันที, อัตราการไหลสะสม, และอุณหภูมิของสื่อ
III. พารามิเตอร์ความทนทานต่อแรงดันและสิ่งแวดล้อม
อินเทอร์เฟซท่อ: -04 = เกลียวใน G1/4; รุ่นอัตราการไหลสูงสามารถเลือกเป็นอินเทอร์เฟซ G1/2 ได้
แรงดันสูงสุดที่ทนได้: 1.0 MPa
อุณหภูมิในการทำงาน: -20℃ ~ +70℃
อุณหภูมิในการจัดเก็บ: -30℃ ~ +80℃
ความชื้นที่ใช้ได้: 0-95% RH, ไม่มีไอน้ำควบแน่น
วัสดุตัววาล์ว: อะลูมิเนียมอัลลอยด์เกรดอากาศยาน, ทนทานต่อการสึกหรอ, โครงสร้างการสูญเสียแรงดันต่ำ
IV. คุณสมบัติหลัก
ฟังก์ชันสะสมปริมาณการไหลในตัว
รองรับการสอบเทียบการสลับพารามิเตอร์ก๊าซหลายชนิด
ปุ่มที่แผงด้านหน้า, การกำหนดค่าช่วง, เกณฑ์การเตือน, และที่อยู่การสื่อสารแบบคลิกเดียว ณ สถานที่
ขนาดกะทัดรัด, ติดตั้งในท่อ, เหมาะสำหรับเส้นทางการไหลของก๊าซในห้องทดลองที่แคบ
OEM ปรับแต่งได้ PNP/NPN ทรานซิสเตอร์เอาต์พุตแจ้งเตือน
V. สถานการณ์การใช้งานในอุตสาหกรรม (รายการคำหลักสำหรับหัวข้อส่งออก)
ท่อส่งก๊าซในห้องปฏิบัติการ, การตรวจสอบก๊าซในกระบวนการเซมิคอนดักเตอร์, ก๊าซป้องกันการเชื่อม (อาร์กอน, ไนโตรเจน), การตรวจสอบการใช้พลังงานของอากาศอัด, อุปกรณ์ทดสอบแบตเตอรี่พลังงานใหม่, ท่อส่งก๊าซทางการแพทย์, การตรวจจับก๊าซชีวภาพส่วนปลาย, การจ่ายก๊าซสำหรับการตัดด้วยเลเซอร์, อุปกรณ์ตรวจจับการรั่วไหล, เครื่องมือทดลองของไหลในมหาวิทยาลัย
