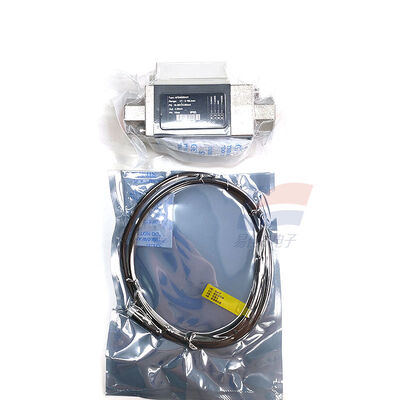

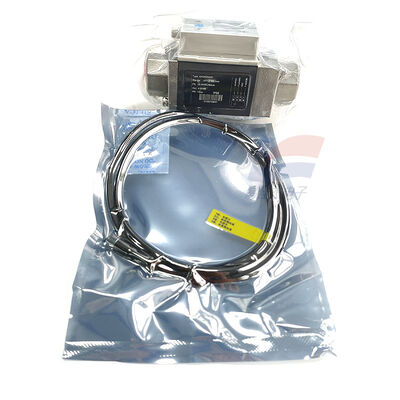

YJJ AFD4020A33 เซ็นเซอร์วัดอัตราการไหลของน้ำแบบ Vortex 2-16 ลิตร/นาที RS485 พร้อมจอแสดงอุณหภูมิสำหรับสารเคมี

คำอธิบายผลิตภัณฑ์:

YJJ AFD4020A33 เครื่องวัดอัตราการไหลของของเหลวแบบวอร์เท็กซ์ 2-16 ลิตร/นาที RS485 พร้อมจอแสดงผลอุณหภูมิสำหรับสารเคมี

คุณสมบัติ:

I. หลักการตรวจจับ

อิงตามหลักการ Von Kármán vortex street พร้อมชิปเซ็นเซอร์ Piezoelectric MEMS เมื่อของเหลวไหลผ่านตัวจำกัด จะเกิดกระแสวน และความถี่ของกระแสวนจะแปรผันตามอัตราการไหลของของเหลว ไม่มีชิ้นส่วนที่เคลื่อนไหวเพื่อการสึกหรอภายใน ทนทานต่อของเหลวที่ไม่บริสุทธิ์และมีความเสถียรสูง

II. พารามิเตอร์ประสิทธิภาพหลัก

ช่วงการไหลมาตรฐาน: 2 - 16 ลิตร/นาที

ความแม่นยำในการวัด:< ±3.0% FS

ข้อผิดพลาดในการทำซ้ำ: ≤ 2.0% FS

อุณหภูมิของเหลวที่อนุญาต: 0°C - +90°C (ตัวกลางไม่สามารถแข็งตัวหรือควบแน่นได้)

ข้อกำหนดแรงดันใช้งาน: แรงดันใช้งานทั่วไป 10 บาร์, ขีดจำกัดแรงดันที่ทนได้ชั่วขณะ 16 บาร์

III. พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าแหล่งจ่ายไฟ: DC 18 - 28 VDC

การกำหนดค่าเอาต์พุตกระแส: เอาต์พุตสัญญาณพัลส์ NPN; ตัวเลือก 4 - 20mA, 1 - 5V, RS485 - Modbus, เอาต์พุต PNP

ความเร็วในการตอบสนอง: การรับสัญญาณวอร์เท็กซ์ที่รวดเร็ว เหมาะสำหรับการตรวจสอบอัตราการไหลของของเหลวแบบทันที

IV. ข้อกำหนดด้านสิ่งแวดล้อมและกายภาพ

อุณหภูมิสภาพแวดล้อมการทำงานของเซ็นเซอร์: -10°C - +65°C

วัสดุสัมผัสของเหลว: สแตนเลส SUS304 + พลาสติกวิศวกรรม PPS ทนทานต่อสารเคมีทั่วไปที่มีส่วนผสมของน้ำ

อินเทอร์เฟซท่อ: เกลียวใน G3/8

ขนาดตัวเครื่องหลัก: ตัวเครื่องหลัก 40×40 มม., ความยาวรวม 59.3 มม., การล็อคหกเหลี่ยม 31 มม.

V. ข้อได้เปรียบหลักของผลิตภัณฑ์

ไม่มีชิ้นส่วนเคลื่อนไหวภายใน ไม่มีการสึกหรอทางกล อายุการใช้งานยาวนาน ปริมาณการบำรุงรักษาในอนาคตต่ำ

ช่องทางการไหลสูญเสียแรงดันต่ำ การสูญเสียแรงดันในท่อต่ำมาก ประสิทธิภาพการประหยัดพลังงานที่ดี

ทนทานต่อสิ่งเจือปนเล็กน้อย ไม่เกิดการอุดตันง่าย เหมาะสำหรับการหมุนเวียนน้ำในอุตสาหกรรม สภาวะการจ่ายสารเคมี

วิธีการส่งออกที่หลากหลาย สามารถเชื่อมต่อกับ PLC, ซอฟต์แวร์คอมพิวเตอร์ส่วนบนของเครื่องวัดอัตราการไหล

วาล์วเข็มแบบรวมตัวเลือก รวมวาล์วควบคุมการไหลโดยตรง ขจัดอุปกรณ์วาล์วนอก
