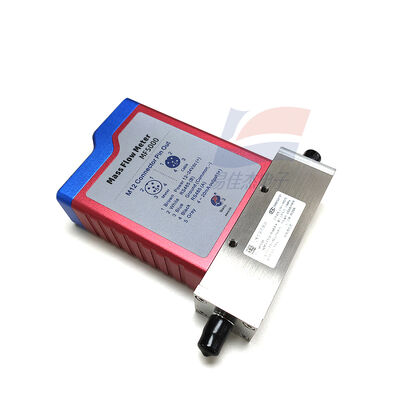

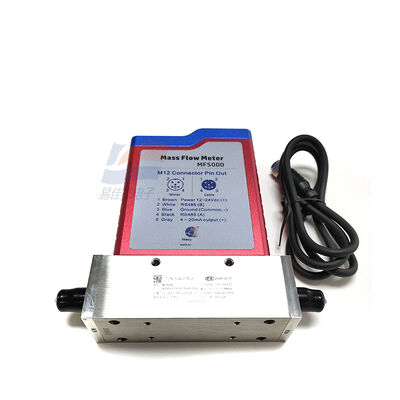

YJJ MF5006-N-50-B-D-R เครื่องวัดกระแสน้ําหนักก๊าซขนาดเล็กสําหรับอุปกรณ์เลเซอร์

คำอธิบายผลิตภัณฑ์:

YJJ MF5006-N-50-B-D-R เครื่องวัดอัตราการไหลของมวลก๊าซขนาดกะทัดรัดสำหรับการควบคุมก๊าซป้องกันสำหรับอุปกรณ์เลเซอร์

คุณสมบัติ:

I. การวิเคราะห์โดยละเอียดของตารางรหัสรุ่น

คำอธิบายรายละเอียดของฟิลด์การเข้ารหัส

MF5006 ซีรีส์ MF5000, เส้นผ่านศูนย์กลาง DN6, พอร์ตอากาศเกลียวนอก 1/4-NPT

N รุ่นมาตรฐานธรรมดาไม่ป้องกันการระเบิด, ไม่มีจอแสดงผล LCD

50 อัตราเต็ม 0.5 - 50 SLPM (ลิตรมาตรฐานต่อนาที)

B เอาต์พุตสัญญาณกระแสอนาล็อก 4-20mA

D สอบเทียบจากโรงงานโดยใช้เครื่องปรับอากาศ; รองรับการสลับค่าสัมประสิทธิ์การแก้ไขสำหรับไนโตรเจน, ออกซิเจน, อาร์กอน, คาร์บอนไดออกไซด์ ฯลฯ ก๊าซสะอาด

R โครงสร้างตัวเรือนรุ่นมาตรฐานพื้นฐาน

II. หลักการวัด

ชิปเซ็นเซอร์ความร้อน MEMS แบบอุณหภูมิคงที่, ตรวจจับอัตราการไหลของมวลก๊าซโดยตรง, การชดเชยอุณหภูมิ-ความดันอัตโนมัติในตัว, ไม่ได้รับผลกระทบจากการผันผวนของแรงดันก๊าซจ่ายและอุณหภูมิแวดล้อม; โครงสร้างเซ็นเซอร์แบบบายพาส, การสูญเสียแรงดันในท่อต่ำมาก

III. พารามิเตอร์ประสิทธิภาพหลัก

ช่วงการไหล: 0.5 - 50 SLPM

ความแม่นยำในการวัด: ±(1.5 + 0.5% FS)

ข้อผิดพลาดในการทำซ้ำ: ≤ ±0.75% FS

อัตราส่วนช่วง: 100:1, สามารถวัดได้อย่างเสถียรตั้งแต่การไหลน้อยไปจนถึงการไหลมาก

เวลาตอบสนอง T90: ≤ 125ms

เงื่อนไขการสอบเทียบ: 20°C, อากาศสะอาดความดันบรรยากาศมาตรฐาน

IV. ข้อกำหนดทางไฟฟ้า

แหล่งจ่ายไฟ: แหล่งจ่ายไฟ DC อุตสาหกรรม DC 8 - 24V

กระแสทำงานโดยรวม: ≤ 50mA

สัญญาณเอาต์พุต: ข้อมูลจำเพาะ B เอาต์พุตกระแสเชิงเส้น 4 - 20mA, 4mA สอดคล้องกับอัตราการไหล 0, 20mA สอดคล้องกับอัตราเต็ม 50 SLPM

อินเทอร์เฟซการสื่อสาร: ไม่มี RS485, ไม่มีหน้าจอ LCD; เหมาะสำหรับการเชื่อมต่อโดยตรงกับโมดูลการรับข้อมูล PLC

V. พารามิเตอร์สิ่งแวดล้อมและทนแรงดัน

อุณหภูมิแวดล้อมของเครื่องมือ: -20°C ~ +65°C

อุณหภูมิแก๊สที่วัดได้: -10°C ~ +55°C

ความสามารถในการทนแรงดันสูงสุด: 1.5MPa (15bar)

ความชื้นในการทำงาน: 0 - 95% RH, ไม่มีไอน้ำควบแน่น

สื่อที่เข้ากันได้: อากาศ, ไนโตรเจน, ออกซิเจน, อาร์กอน, คาร์บอนไดออกไซด์ ฯลฯ ก๊าซแห้งและไม่กัดกร่อน

ระดับการป้องกัน: IP40

VI. พารามิเตอร์โครงสร้างเชิงกล

อินเทอร์เฟซท่อ: เกลียวนอก 1/4-NPT

เส้นผ่านศูนย์กลางภายในช่องเซ็นเซอร์ 6 มม.

วัสดุช่องทางการไหลของก๊าซ: สแตนเลส 304

รองรับการติดตั้งในแนวนอน, แนวตั้งหลายทิศทาง

VII. คุณสมบัติผลิตภัณฑ์

การสูญเสียแรงดันต่ำมาก, จะไม่ทำให้เกิดการลดทอนแรงดันของท่อก๊าซจ่าย

อัตราส่วนช่วงกว้าง, สามารถวัดอัตราการไหลของก๊าซขนาดเล็ก 0.5SLPM ได้อย่างเสถียร

เอาต์พุตกระแสอุตสาหกรรมมาตรฐาน 4 - 20mA, การเดินสายง่าย, เข้ากันได้กับอุปกรณ์ควบคุมอุตสาหกรรมส่วนใหญ่

ตัวเครื่องกะทัดรัดไม่มีจอแสดงผล, ประหยัดพื้นที่ติดตั้ง, เหมาะสำหรับการรวมเข้ากับเส้นทางการไหลของอุปกรณ์ภายใน

EMC เกรดอุตสาหกรรมป้องกันการรบกวนทางแม่เหล็กไฟฟ้า, เข้ากันได้กับสภาวะห้องปฏิบัติการ, เซมิคอนดักเตอร์, อุปกรณ์เชื่อม

VIII. สถานการณ์อุตสาหกรรมที่ใช้งาน (การฝังคำหลัก SEO สำหรับการส่งออก)

วงจรจ่ายก๊าซในห้องปฏิบัติการ, การตรวจสอบเส้นทางการไหลของอุปกรณ์ผลิตออกซิเจน, ก๊าซป้องกันการเชื่อม, ก๊าซกระบวนการเซมิคอนดักเตอร์, การตรวจจับท่อลมที่อัด, ก๊าซเข้าเซลล์เชื้อเพลิง, เครื่องมือสุ่มตัวอย่างอากาศสิ่งแวดล้อม, ระบบจ่ายก๊าซเฉื่อย
