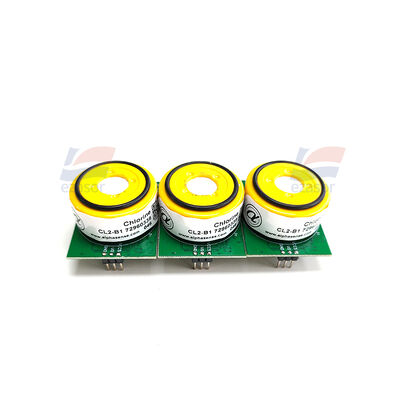

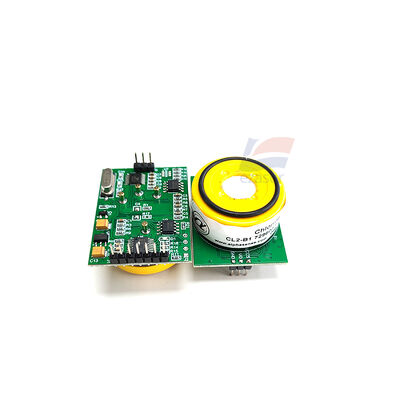

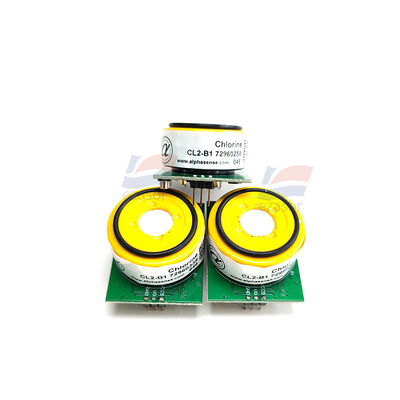

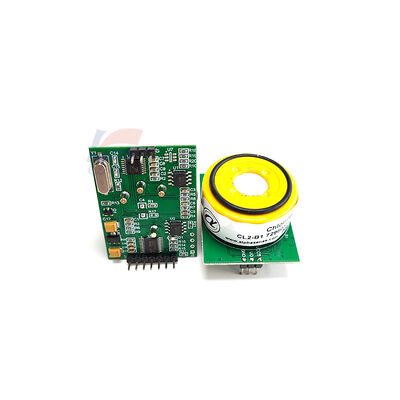

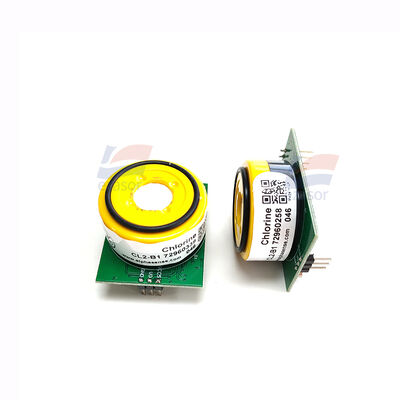

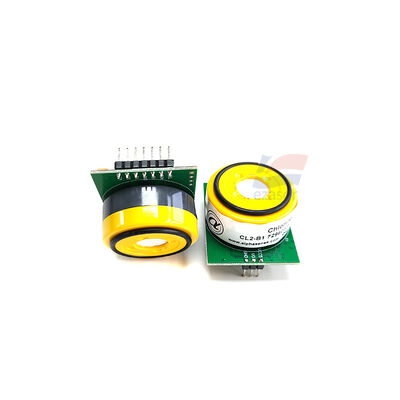

โมดูลพัฒนาต่อยอดแก๊สคลอรีน YJJ CL2-B1 เซ็นเซอร์ไฟฟ้าเคมี + โมดูลดิจิทัลปรับสภาพสัญญาณ

คำอธิบายผลิตภัณฑ์:

YJJ CL2-B1 โมดูลพัฒนาขั้นที่สองสำหรับก๊าซคลอรีน เซ็นเซอร์ไฟฟ้าเคมี + โมดูลดิจิทัลปรับสัญญาณ

คุณสมบัติ:

โมดูลพัฒนาขั้นที่สองสำหรับก๊าซคลอรีน CL2-B1 (เซ็นเซอร์ไฟฟ้าเคมี CL2-B1 + โมดูลปรับสัญญาณดิจิทัล)

> หมายเหตุ: CL2-B1 คือเซ็นเซอร์เปลือยไฟฟ้าเคมีดั้งเดิม; **โมดูลพัฒนาขั้นที่สอง = เซ็นเซอร์ CL2-B1 + วงจรปรับไบแอสไฟฟ้าเคมีพิเศษ + บอร์ดประมวลผลสัญญาณ MCU** ซึ่งจะทำการแปลง I-V, จุดศูนย์, ชดเชยอุณหภูมิ และส่งสัญญาณดิจิทัล/อนาล็อกออกภายนอก สามารถเชื่อมต่อโดยตรงกับ PLC, ไมโครคอนโทรลเลอร์, ระบบควบคุมอุตสาหกรรม โดยไม่ต้องทำการปรับสัญญาณกระแสอ่อนด้วยตนเอง

I. พารามิเตอร์พื้นฐานของตัวเซ็นเซอร์ (เซ็นเซอร์ CL2-B1 ในตัวโมดูล)

| ก๊าซที่วัดได้ | ก๊าซคลอรีน Cl₂ |

| หลักการวัด | เซลล์เชื้อเพลิงไฟฟ้าเคมีแบบสามขั้ว |

| ช่วงการวัด | **0 - 20 ppm** |

| การโอเวอร์โหลดระยะสั้น | 60 ppm (ไม่เหมาะสำหรับการใช้งานระยะยาว) |

| ความไว | -600 ~ -1150 nA/ppm |

| เวลาตอบสนอง T90 | < 60 วินาที |

| ความละเอียด | 0.02 ppm |

| การดริฟท์จุดศูนย์ | < 0.5% FS / ปี |

| อายุการใช้งาน | 24 เดือน |

| สภาพแวดล้อมการทำงาน | -20 ถึง +50°C; 15 - 90% RH, ไม่มีไอน้ำเกาะ |

| การรบกวนข้าม | ไม่มีการรบกวนเชิงบวกที่สำคัญจาก NO₂; การรบกวนอ่อนจาก SO₂, NO |

II. พารามิเตอร์ทางไฟฟ้าที่สมบูรณ์ของโมดูลพัฒนาขั้นที่สอง (ข้อมูลจำเพาะโมดูลดิจิทัลทั่วไปที่มีจำหน่ายในตลาด)

ตาราง

| แหล่งจ่ายไฟ | **ช่วงแรงดันไฟฟ้ากว้าง DC 9-24V**; การใช้พลังงานทั่วไป < 120mA |

| สัญญาณเอาต์พุต (เลือกอย่างใดอย่างหนึ่งหรือทั้งสองอย่าง) | ①RS485 - Modbus - RTU (ดิจิทัล); ②4-20mA อนาล็อก |

| การแมป 4-20mA | 4mA = 0ppm; 20mA = 20ppm |

| RS485 ค่าเริ่มต้น | 9600‑8‑N‑1; ที่อยู่ 1; สามารถแก้ไขที่อยู่และอัตราการส่งข้อมูลได้ |

| ข้อมูลเอาต์พุตของโมดูล | ความเข้มข้นของก๊าซคลอรีน (ppm), อุณหภูมิเซ็นเซอร์, สถานะอุปกรณ์, บิตข้อผิดพลาด |

| ความแม่นยำ (ทั้งเครื่อง) | ±3% FS (รวมข้อผิดพลาดของเซ็นเซอร์ + วงจร) |

| อัตราการอัปเดต | 1Hz; กำหนดค่าได้ |

| การป้องกัน | แผงวงจร IP30; ห้องเซ็นเซอร์ IP40 |

| ขนาด | ประมาณ 85×55×35 มม. (แตกต่างกันเล็กน้อยตามผู้ผลิต) |

III. รีจิสเตอร์หลักของ Modbus‑RTU (จุดสำคัญสำหรับการพัฒนาขั้นที่สอง)

| ที่อยู่รีจิสเตอร์ | ฟังก์ชัน | ชนิดข้อมูล | คำอธิบาย |

| 0x0000 | ความเข้มข้นของก๊าซคลอรีน | uint16 | ค่าดั้งเดิม คูณด้วย 10; ตัวอย่าง: 125 → 12.5 ppm |

| 0x0001 | อุณหภูมิภายในโมดูล | int16 | คูณด้วย 10 |

| 0x0002 | สถานะอุปกรณ์ | uint16 | 0 - ปกติ; 1 - เซ็นเซอร์ขัดข้อง; 2 - จุดศูนย์ผิดปกติ |

| 0x0100 | ที่อยู่ของอุปกรณ์ | uint16 | 1 - 247 (เขียนได้) |

| 0x0101 | การตั้งค่าอัตราการส่งข้อมูล | uint16 | 0 = 9600, 1 = 19200… |

ตัวอย่างการอ่าน: รีจิสเตอร์ 0x0000 คืนค่า `00C8`, เลขฐานสิบ 200 → 20.0 ppm (เต็มสเกล)

IV. การกำหนดพิน (ขั้วต่อมาตรฐาน 5 พิน)

| 1 | VCC+ 9‑24VDC |

| 2 | GND กราวด์ไฟ |

| 3 | 485‑A |

| 4 | 485‑B |

| 5 | เอาต์พุต 4-20mA |

ข้อควรพิจารณาที่สำคัญสำหรับการพัฒนาขั้นที่สอง

1. เวลาโพลาไรซ์**: โมดูลต้องได้รับการโพลาไรซ์เป็นเวลา 2-4 ชั่วโมงก่อนเปิดเครื่องเพื่อให้เซ็นเซอร์ไฟฟ้าเคมีมีความเสถียร; เซ็นเซอร์ใหม่ต้องได้รับการโพลาไรซ์อย่างสมบูรณ์ก่อนทำการสอบเทียบกับ Alphasense

2. อันตรายจากไอน้ำเกาะ**: โมดูลคลอรีนต้องไม่มีไอน้ำเกาะ; ไอน้ำเกาะจะกัดกร่อนอิเล็กโทรไลต์ไฟฟ้าเคมีโดยตรงและทำให้เซ็นเซอร์เสียหายอย่างถาวร; ในสถานการณ์ที่มีความชื้นสูง จำเป็นต้องมีการทำให้แห้งและกรองอากาศเพิ่มเติม

3. ก๊าซรบกวน**: การอ่านค่าจะสูงเกินจริงเมื่อมี NO₂ (ไนโตรเจนไดออกไซด์) ในสภาพแวดล้อม; ซอฟต์แวร์จำเป็นต้องทำการชดเชยข้าม

4. การสอบเทียบจุดศูนย์**: การสอบเทียบจุดศูนย์ต้องทำโดยการป้อนอากาศบริสุทธิ์ที่จุดศูนย์; ไม่อนุญาตให้ทำการตั้งค่าจุดศูนย์โดยบังคับในอากาศภายในอาคารปกติ

5. การจำแนกรุ่น IST**: โมดูล CL2-B1-IST (พร้อมหน่วยความจำออนบอร์ด + ชิปอุณหภูมิ) สามารถอ่านพารามิเตอร์ความไวจากโรงงานดั้งเดิมได้ ทำให้การสอบเทียบง่ายขึ้น; CL2-B1 ทั่วไปไม่มีชิป IST และต้องเขียนความไวด้วยตนเอง

6. การเดินสาย**: แนะนำให้ใช้สายคู่บิดเกลียวหุ้มฉนวนสำหรับการสื่อสาร RS485; ความต้านทานโหลดของ 4-20mA ควรน้อยกว่าหรือเท่ากับ 500Ω

การใช้งาน

การรั่วไหลของคลอรีนในโรงบำบัดน้ำเสีย, โรงงานเคมี, ก๊าซหางของเครื่องดักจับ, การตรวจสอบคลอรีนในท่อ, การรวมระบบ PLC/DCS

หากคุณต้องการ ฉันสามารถจัดหาให้ได้:

1. คำแนะนำการอ่าน-เขียน Modbus ที่สมบูรณ์สำหรับโมดูล;

2. สูตรการแปลง 4-20mA;

3. ตารางเปรียบเทียบเซ็นเซอร์เปลือย CL2-B1 กับโมดูลพัฒนาขั้นที่สอง CL2-B1
