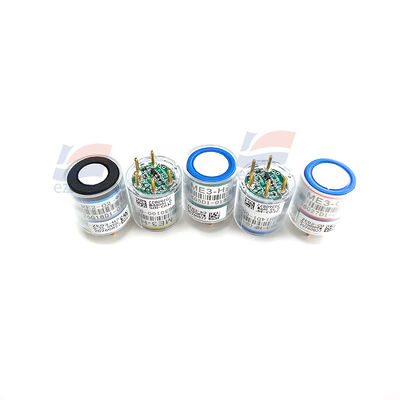

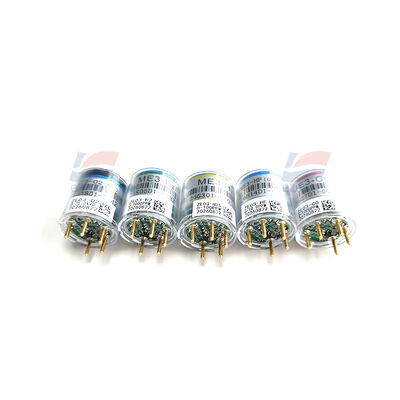

โมดูลเซ็นเซอร์ไฮโดรเจนฟลูออไรด์ YJJ ZE03‑HF 0‑10ppm HF เอาต์พุต UART‑TTL & อนาล็อก

คำอธิบายผลิตภัณฑ์:

YJJ ZE03‑HF โมดูลเซ็นเซอร์ไฮโดรเจนฟลูออไรด์ 0‑10ppm HF UART‑TTL และเอาต์พุตแบบอะนาล็อก

คุณสมบัติ:

พารามิเตอร์ทางเทคนิคหลัก

| รายการ | พารามิเตอร์ |

| แก๊สตรวจจับ | HF (ไฮโดรเจนฟลูออไรด์) |

| ช่วงการวัด | **0 - 10 ppm** |

| ความละเอียด | 0.1 ppm |

| เวลาตอบสนอง T90 | ≤ 90 วินาที

| แหล่งจ่ายไฟ | DC 5V ± 0.1V, กระแสไฟฟ้าทำงาน < 5mA

| เอาต์พุตดิจิทัล | UART-TTL (ระดับ 3.3V); 9600-8-N-1; โหมดรายงานอัตโนมัติ / ถาม-ตอบ; เอาต์พุตความเข้มข้น ppm โดยตรง |

| เอาต์พุตอะนาล็อก VO | เอาต์พุตแรงดันไฟฟ้าเชิงเส้น 0-3V, ความสัมพันธ์ระหว่างความเข้มข้นกับแรงดันไฟฟ้าแบบหนึ่งต่อหนึ่ง |

| การชดเชยอุณหภูมิ | เซ็นเซอร์อุณหภูมิบนบอร์ด, เฟิร์มแวร์ทำการชดเชยอุณหภูมิโดยอัตโนมัติ |

| สภาพแวดล้อมการทำงาน | -20 ถึง +50℃; 15-90%RH, **ห้ามการควบแน่นโดยเด็ดขาด** Winsen Ele... |

| สภาพการจัดเก็บ | -20 ถึง 50℃, 30 - 70% RH |

| อายุการใช้งานที่คาดหวัง | 2 ปี (ในสภาพแวดล้อมที่มีอากาศ)

| ขนาด | Φ23.5 mm × 24.5 mm |

การกำหนดพิน (5 พิน, เหมือนกับพินมาตรฐานซีรีส์ ZE03)

| พิน | คำจำกัดความ | คำอธิบาย |

| --- | --- | --- |

| VCC | แหล่งจ่ายไฟ | DC5V |

| GND | กราวด์ไฟ | กราวด์ร่วม |

| TXD | การส่งข้อมูลโมดูล | เชื่อมต่อกับ RX ของไมโครคอนโทรลเลอร์ (ระดับ 3.3V, ห้ามเชื่อมต่อโดยตรงกับ 5V IO) |

| RXD | การรับข้อมูลโมดูล | เชื่อมต่อกับ TX ของไมโครคอนโทรลเลอร์ |

| VO | เอาต์พุตแรงดันไฟฟ้าอะนาล็อก | สัญญาณอะนาล็อก 0-3V |

คำอธิบายเอาต์พุต

1. พอร์ตอนุกรม UART (แนะนำ) **: เอาต์พุตความเข้มข้น HF โดยตรง (ทศนิยมหนึ่งตำแหน่ง), อุณหภูมิโมดูล, สถานะข้อผิดพลาด; รองรับการอ่านคำสั่งและการแก้ไขที่อยู่ ระดับ 3.3V, ไมโครคอนโทรลเลอร์ 5V ต้องทำการแปลงระดับ

2. **เอาต์พุตอะนาล็อก VO**: 0-3V สัดส่วนกับ 0-10ppm; ความแม่นยำของเอาต์พุตอะนาล็อกอ่อนแอกว่าพอร์ตอนุกรม เหมาะสำหรับการรวบรวมข้อมูลอย่างง่าย

สถานการณ์การใช้งาน

- การตรวจสอบการรั่วไหลของ HF ในกระบวนการกัดเซาะทางเคมีและเซมิคอนดักเตอร์

- การตรวจจับก๊าซ HF ที่เป็นพิษในโรงงานโลหะวิทยา, การชุบด้วยไฟฟ้า, และการล้างด้วยกรด

- เครื่องส่งสัญญาณแบบติดตั้งถาวรและเครื่องตรวจจับแบบพกพาในโรงงานบำบัดก๊าซเสียและโรงงานเคมีอันตราย

- PLC, อุปกรณ์ควบคุมอุตสาหกรรม, และการรวมระบบพัฒนาขั้นที่สองสำหรับสัญญาณเตือนก๊าซ
