รายละเอียดสินค้า:
|
| area of the sensitive element is: | 2.0×1.0mm2 | Output signal: | >2.5V |
|---|---|---|---|
| Balance: | <20% | Working voltage: | 2.2-15V |
| Working current: | 8.5-24μA | ||
| เน้น: | โมดูลเซ็นเซอร์อินฟราเรดของร่างกายมนุษย์,โมดูลเซนเซอร์อินฟราเรดไฟฟ้าไฟฟ้า,เครื่องตรวจจับอินฟราเรดของร่างกายมนุษย์ |
||
คําอธิบายสินค้า:

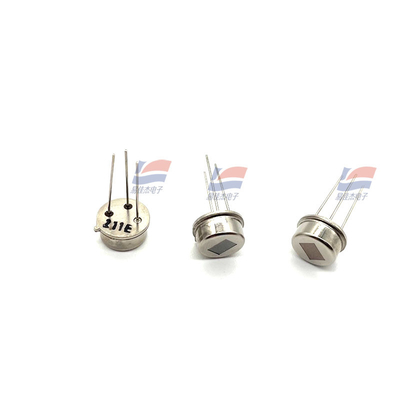

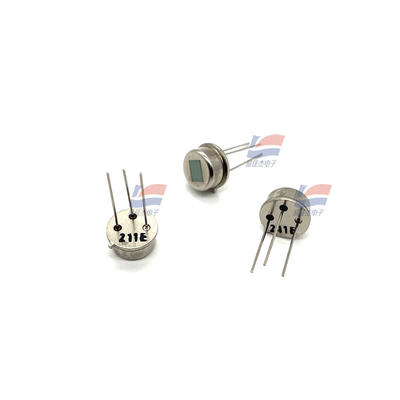

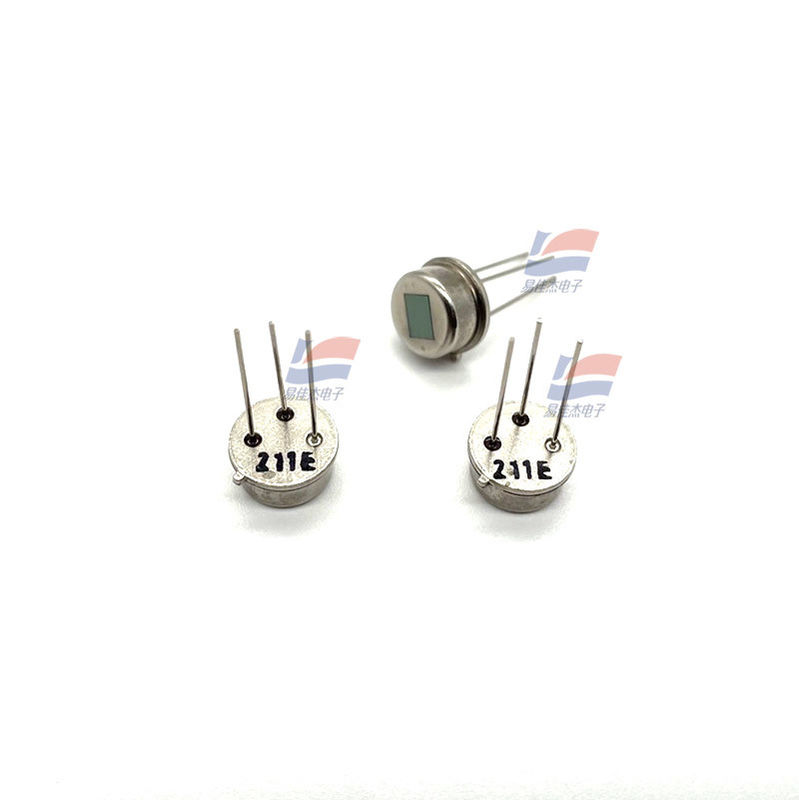

RE200B เครื่องตรวจจับอินฟราเรดไฟฟ้าไฟฟ้า หน่วยตรวจจับอินฟราเรดร่างกายมนุษย์
ลักษณะ:
RE200B เป็นเซ็นเซอร์ประเภทหนึ่ง RE200B ใช้ลักษณะของสารไฟฟ้าไฟฟ้าที่เปลี่ยนด้วยอุณหภูมิ เพื่อตรวจจับรังสีอินฟราเรดและใช้วิธีการเสริมประกอบด้วยธาตุที่มีความรู้สึกสองครั้งเพื่อยับยั้งการแทรกแซงที่เกิดจากการเปลี่ยนแปลงอุณหภูมิซึ่งช่วยเพิ่มความมั่นคงในการทํางานของเซ็นเซอร์
เซนเซอร์อินฟราเรดไฟฟ้าไฟฟ้าไฟฟ้าแบบคู่ RE200B พื้นที่ประกอบความรู้สึก 2.0×1.0mm2
สัญญาณออก > 2.5V
(420°k blackbody ความถี่การปรับปรุง 1Hz ความถี่ความถี่ 0.3-3.0Hz ความกว้างแบนด์ 72.5db gain)
(mVp-p) (25°C)
เงินเหลือ < 20%
ความดันการทํางาน 2.2-15V
กระแสทํางาน 8.5-24μA
การใช้งาน: 1, คุณสมบัติด้านบนถูกวัดภายใต้สภาพของแรงต่อต้านแหล่ง R2 = 47KΩ, ผู้ใช้สามารถปรับขนาดของ R2 ตามความต้องการของพวกเขาเองเมื่อใช้เซ็นเซอร์.
2, ให้ความสนใจในตําแหน่งขององค์ประกอบที่มีความรู้สึกและขนาดของสนามมองเพื่อให้ได้รับการออกแบบทางออทคิตรที่ดีที่สุด
3. การวัดสัญญาณแรงดันทั้งหมดคือการปรับระดับสูงสุดต่อสูงสุด EA และ EB ในสมดุล B แสดงถึงจุดสูงสุดและจุดสูงสุดของสัญญาณการออกแรงดันของสององค์ประกอบที่รู้สึกตามลําดับ
4เมื่อใช้เซ็นเซอร์ ส่วนบิดหรือปั่นของปิ้นควรอยู่ห่างจากฐานของปิ้นมากกว่า 4 มิลลิเมตร
5, ก่อนที่จะใช้เซ็นเซอร์, คุณควรดูคู่มือ, โดยเฉพาะอย่างยิ่งเพื่อป้องกันปินผิด
รายละเอียด:
| ความดันของแหล่ง | 0.4-1.1V |
| อุณหภูมิการทํางาน | -20°C -+ 70°C |
| อุณหภูมิการเก็บรักษา | -35°C -+ 80°C |
| ความต้านทานของแหล่ง | R2=47 Kω |
