รายละเอียดสินค้า:
|
| RF ในตัว: | 1 gΩและ cf = 5 pf | พื้นผิวเปล่งแสง: | 2.4 × 2.4 มม |
|---|---|---|---|
| บรรจุุภัณฑ์: | โลหะ | การทำให้เย็นลง: | ประเภทที่ไม่ใช่ความเย็น |
| ช่วงการตอบสนองทางสเปกตรัม: | 190 ถึง 1100 นิวตันเมตร | ความยาวคลื่นความไวสูงสุด: | 960 นาโนเมตร |
| พลังงานเทียบเท่าเสียงรบกวน: | 11.0 × 10-15 w/hz1/2 | พลังเทียบเท่า:: | 10Hz |
| เน้น: | โฟตไดโอเดสซิลิคอน พร้อมเครื่องเสริมเสียงก่อน,โฟตไดโอเดสวัดแสงต่ํา,ไดโอเดสเซนเซอร์ไฟฟ้าไฟฟ้าอินฟราเรด |
||
คำอธิบายผลิตภัณฑ์:

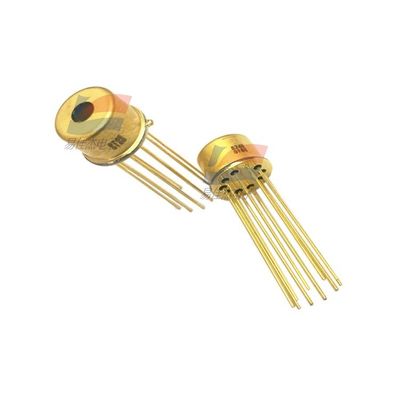

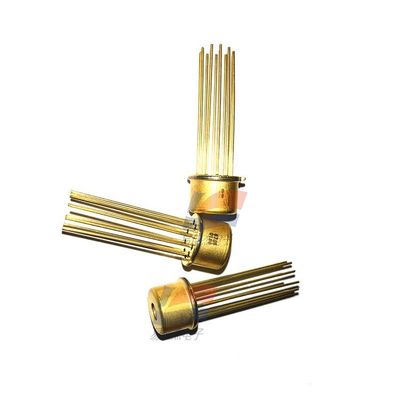

YJJ S8745-01 S8746-01 โฟโตไดโอดซิลิคอนพร้อมพรีแอมพลิฟายเออร์ ใช้สำหรับการวัดแสงน้อย
คุณสมบัติ:
โฟโตไดโอดและพรีแอมพลิฟายเออร์ถูกรวมเข้าด้วยกันพร้อมตัวต้านทานและตัวเก็บประจุแบบป้อนกลับ
นี่คือเซ็นเซอร์ที่มีสัญญาณรบกวนต่ำ ประกอบด้วยโฟโตไดโอดซิลิคอน, ออปแอมป์, ตัวต้านทานและตัวเก็บประจุแบบป้อนกลับ ทั้งหมดรวมอยู่ในแพ็คเกจขนาดเล็ก เพียงแค่เชื่อมต่อกับแหล่งจ่ายไฟ ก็สามารถใช้สำหรับการวัดแสงน้อย เช่น ในเครื่องมือวิเคราะห์และอุปกรณ์วัดต่างๆ พื้นผิวรับแสงของโฟโตไดโอดเชื่อมต่อภายในกับขั้วต่อ GND ทำให้ทนทานต่อสัญญาณรบกวน EMC ได้สูง
ลักษณะเฉพาะ
- ใช้ออปแอมป์อินพุต FET พลังงานต่ำ
- มี Rf ในตัว = 1 GΩ และ Cf = 5 pF
- ได้รับเกนที่หลากหลายผ่านตัวต้านทานที่เชื่อมต่อภายนอก
- สัญญาณรบกวนต่ำ, NEP ต่ำ
- ห่อหุ้มด้วยเอฟเฟกต์การป้องกัน
- ทนทานต่อสัญญาณรบกวน EMC ได้สูง พารามิเตอร์โดยละเอียด
พื้นผิวเปล่งแสง: 2.4 × 2.4 มม.
แพ็คเกจ: โลหะ
ประเภทแพ็คเกจ: TO-5
การระบายความร้อน: ประเภทไม่ระบายความร้อน
แรงดันย้อนกลับ (ค่าสูงสุด): 20 V
ช่วงการตอบสนองสเปกตรัม: 190 ถึง 1100 nm
ความยาวคลื่นความไวสูงสุด (ค่าทั่วไป): 960 nm
กำลังเทียบเท่าสัญญาณรบกวน (ค่าทั่วไป): 11.0 × 10-15 W/Hz1/2
เงื่อนไขการวัด: ค่าทั่วไป: Ta = 25°C, VCC = ±15V, RL = 1MΩ, ความไวในการถ่ายภาพ: λ = λp, กำลังเทียบเท่าสัญญาณรบกวน: λ = λp, f = 10Hz, เว้นแต่จะระบุไว้เป็นอย่างอื่น
ข้อมูลจำเพาะ:
| ประเภทแพ็คเกจ | TO-5 |
| การระบายความร้อน | ประเภทไม่ระบายความร้อน |
| คุณสมบัติของผลิตภัณฑ์ | ความแตกต่างของแรงดันต่ำ |
| แรงดันย้อนกลับ (ค่าสูงสุด) | 20V |
