เซ็นเซอร์โฟโตอิเล็กทริกอินฟราเรด S8745-01 สำหรับเครื่องมือวิเคราะห์ความแม่นยำ อุปกรณ์วัดอุตสาหกรรม

S8745-01 เครื่องตรวจแสงไฟฟ้าอินฟราเรด สําหรับเครื่องมือวิเคราะห์ความแม่นยํา อุปกรณ์วัดอุตสาหกรรม

1พื้นที่ใช้งาน:

• อุปกรณ์วิเคราะห์แม่นยํา: ใช้ในอุปกรณ์ เช่น สเปคตรอมเตอร์อัลตรายาวเล็ต (UV) - ใกล้ - อินฟราเรด (NIR) โครมาโตกราฟ และฟอตอมเตอร์สําหรับการตรวจจับสัญญาณแสงที่อ่อนแอสามารถวัดการดูดซึมแสงได้อย่างแม่นยํา, การปล่อยหรือการถ่ายทอดผ่านสายสี UV - NIR รองรับการวิเคราะห์ปริมาณในสาขาต่างๆ เช่น เคมี, ชีววิทยา และวิทยาศาสตร์สิ่งแวดล้อม
• อุปกรณ์การวัดอุตสาหกรรม: ผสมผสานกับเซ็นเซอร์อุตสาหกรรมเพื่อตรวจสอบปริมาตรเช่น ความหนาของฟิล์ม ความสะท้อนของพื้นผิวหรือองค์ประกอบของวัสดุเสียง ต่ํา และ ความ รีบ ཚོར་ ที่ สูง ทํา ให้ สามารถ สืบ พบ ความ แตกต่าง ของ แสง ที่ ละเอียด, การันตีการควบคุมคุณภาพในกระบวนการผลิต (เช่น การตรวจสอบแผ่นแผ่นครึ่งตัว, การวัดความหนาของเคลือบ)
• อุปกรณ์วินิจฉัยทางการแพทย์: ใช้ในอุปกรณ์ทางการแพทย์ เช่น การตรวจภูมิคุ้มกัน, เครื่องวิเคราะห์เคมีทางคลินิก, หรือเครื่องวัดน้ําตาลในเลือดที่ไม่รุนแรงมันสามารถตรวจจับสัญญาณแสงที่อ่อนแอ จากปฏิกิริยาทางชีวเคมี, ทําให้สามารถกําหนดปริมาณที่แม่นยําของเครื่องหมายชีวภาพหรือสารวิเคราะห์อื่น ๆ สําหรับการวินิจฉัยโรคและการติดตามสุขภาพ
• อุปกรณ์ติดตามสิ่งแวดล้อม: ใช้ในอุปกรณ์ในการวัดคุณภาพอากาศ (เช่น การตรวจพบก๊าซตามร่องรอยผ่านการดูดซึมแสง) คุณภาพน้ํา (เช่น การวิเคราะห์ปริมาณสารพิษ)หรือรังสีแสงอาทิตย์การตอบสนองสายสีที่กว้างขวาง (190~1100 nm) และพลังงานที่เทียบเท่าเสียงเสียงต่ํา (NEP) ทําให้มันเหมาะสําหรับการจับสัญญาณแสงสภาพแวดล้อมที่อ่อนแอ
• Aerospace & Scientific Research: ใช้ในเซ็นเซอร์อวกาศเพื่อตรวจหารังสีอวกาศหรือการตรวจห่างอากาศรวมถึงการจัดตั้งการวิจัยในห้องปฏิบัติการ เพื่อศึกษาการปฏิสัมพันธ์ของแสงกับสาร, คอนตัมออปติกส์ หรือการทดลองฟิสิกส์แสงต่ํา

2ลักษณะสําคัญ:

• การตอบสนองแบบสเปคตรัลที่กว้างขวาง: ครอบคลุมช่วงความยาวคลื่นที่กว้างขวาง 190 ∼ 1100 nm (อัลตรไวโอเล็ตถึงใกล้อินฟราเรด) ทําให้มันสามารถใช้งานได้หลากหลายแบบ สําหรับการใช้งานที่ต้องการการตรวจจับในหลายช่วงสายไฟฟ้า
• ผลประกอบความรบกวนต่ําสุด: มีประสิทธิภาพความรบกวนที่เทียบเท่า (NEP) ของ 11 × 10−15W/Hz1/2, ลดเสียงเบื้องหลังให้น้อยที่สุด และให้ความสัมพันธ์สัญญาณกับเสียงเสียงสูง (SNR) สําหรับการตรวจจับแสงที่อ่อนแอ
• องค์ประกอบประสิทธิภาพสูงที่บูรณาการ: มาพร้อมกับตัวต้านทานการตอบสนอง (RF= 1GΩ) และ capacitor (CF= 5pFการบูรณาการนี้ทําให้การออกแบบวงจรเรียบง่าย ลดจํานวนองค์ประกอบภายนอก และให้ความมั่นคงในการขยายสัญญาณ

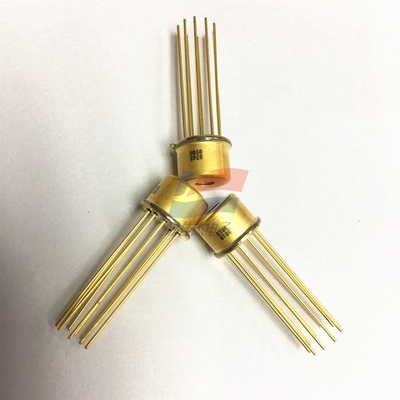

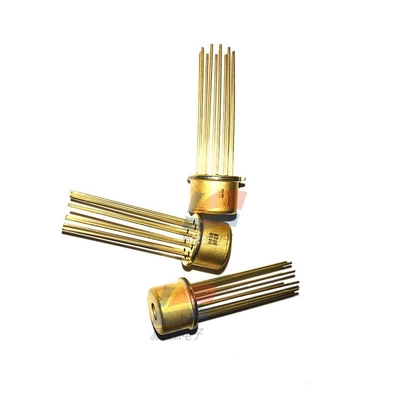

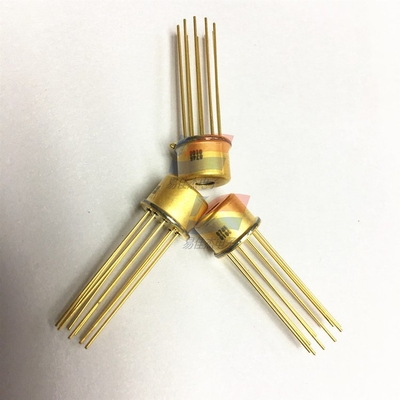

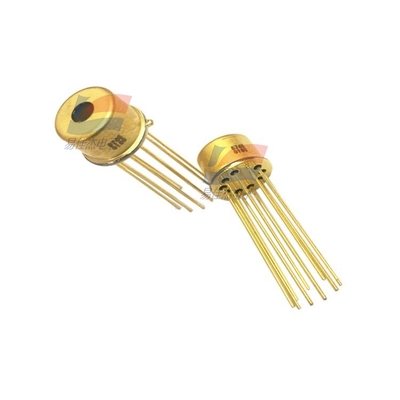

• แพคเกจคอมแพคค & ปกป้อง: ตั้งอยู่ในกระเป๋าโลหะขนาดเล็ก TO - 5 พร้อมหน้าต่างควอตซ์ขณะที่กระจกควอตซ์ให้การผ่านสูง ผ่านช่วงสเปคตรของเซ็นเซอร์.
• ความต้านทานเสียง EMC สูง: พื้นที่ที่มีความรู้สึกต่อแสงเชื่อมต่อกับ GND ทิมินัล เพิ่มความต้านทานต่อการขัดขวางทางแม่เหล็กไฟฟ้า (EMI)ทําให้การทํางานที่น่าเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมหรืออิเล็กทรอนิกส์ที่มีเสียงดัง.
• การปรับอัตราการเพิ่มความยืดหยุ่น: อัตราการเพิ่มความยืดหยุ่นสามารถบรรลุได้โดยการเพิ่มตัวต่อต้านภายนอก, ทําให้ผู้ใช้สามารถปรับผลิตของเซ็นเซอร์ให้เหมาะสมกับความต้องการการใช้งานเฉพาะเจาะจง (เช่นการปรับความรู้สึกสําหรับช่วงความเข้มข้นแสงที่แตกต่างกัน).
• พื้นที่รับแสงขนาดใหญ่: มีพื้นที่รับแสงขนาด 2.4×2.4 มิลลิเมตร เพิ่มประสิทธิภาพการรวบรวมแสงและปรับปรุงความแม่นยําในการตรวจจับสําหรับแหล่งแสงที่กระจายหรือความเข้มข้นต่ํา
