รายละเอียดสินค้า:
|
| S9219: | φ11.3 มม. (แบบวงกลม) | S9219-01: | 3.6×3.6 มม. (สี่เหลี่ยมจัตุรัส) |
|---|---|---|---|
| จำนวนพิกเซล: | 1 (พิกเซลเดียว) | ประเภทบรรจุภัณฑ์: | การบรรจุโลหะ |
| วิธีการกระจายความร้อน: | ประเภทที่ไม่ใช่ความเย็น | แรงดันย้อนกลับ (ค่าสูงสุด): | 5 V |
| ช่วงความยาวคลื่นความไว: | 380–780 นาโนเมตร | ความยาวคลื่นความไวสูงสุด: | 550 นาโนเมตร |
| เน้น: | การตรวจจับแสงที่มองเห็นได้ด้วยไดโอดเปล่งแสงซิลิคอน,เซ็นเซอร์โฟโตอิเล็กทริกอินฟราเรดซิลิคอน,ไดโอดเปล่งแสงสำหรับการตรวจจับแสงที่มองเห็นได้ |
||
คำอธิบายผลิตภัณฑ์:

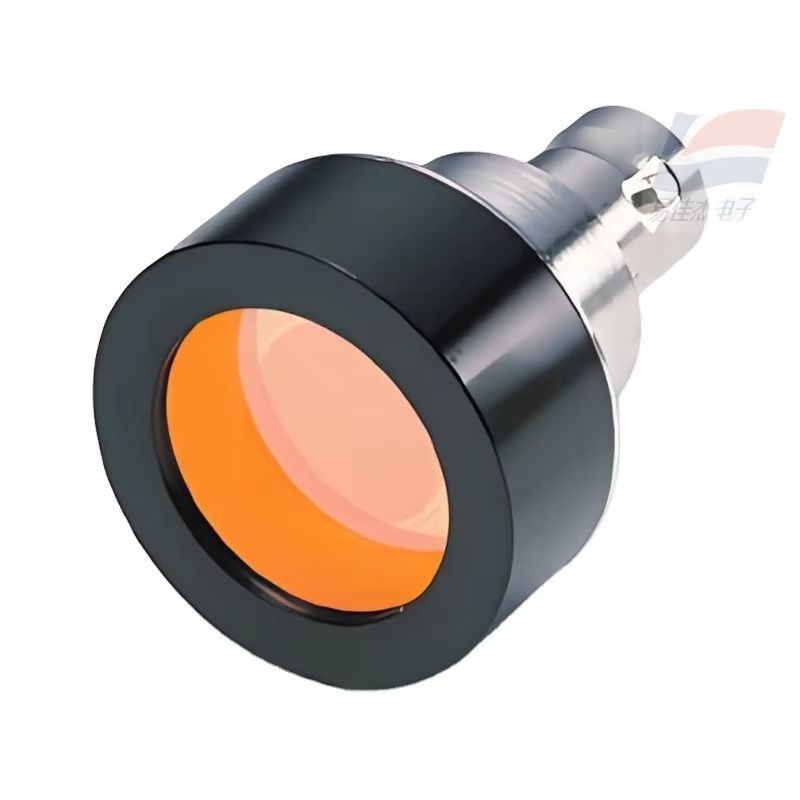

YJJ S9219 S9219-01 Silicon Photodiode ใช้สำหรับการตรวจจับแสงที่มองเห็นได้
คุณสมบัติ:
โฟโตไดโอด S9219 เป็นโฟโตไดโอดซิลิคอนที่ผลิตโดย Hamamatsu Photonics โดยส่วนใหญ่ใช้สำหรับการตรวจจับแสงที่มองเห็นได้และมีลักษณะเด่นคือความไวสูงและลักษณะการตอบสนองที่รวดเร็ว ต่อไปนี้เป็นคำอธิบายโดยละเอียดของพารามิเตอร์หลัก:
พารามิเตอร์พื้นฐาน
พื้นผิวรับแสง:
S9219: φ11.3 มม. (วงกลม)
S9219-01: 3.6×3.6 มม. (สี่เหลี่ยม)
จำนวนพิกเซล: 1 (พิกเซลเดียว)
ประเภทบรรจุภัณฑ์: บรรจุภัณฑ์โลหะ พร้อมฟิลเตอร์ CIE (การกรองแสงที่มองเห็นได้)
วิธีการระบายความร้อน: ประเภทที่ไม่ระบายความร้อน
ลักษณะทางไฟฟ้า
แรงดันย้อนกลับ (ค่าสูงสุด): 5 V
ช่วงความยาวคลื่นความไว: 380–780 nm (แสงที่มองเห็นได้)
ความยาวคลื่นความไวสูงสุด (ค่าทั่วไป): 550 nm (แสงสีเขียว)
ความไว (ค่าทั่วไป):
S9219: 0.24 A/W
S9219-01: 0.22 A/W
กระแสไฟมืด (ค่าสูงสุด):
S9219: 500 pA
S9219-01: 50 pA
เวลาขึ้น (ค่าทั่วไป):
S9219: 2.5 μs
S9219-01: 0.5 μs
ความจุ (ค่าทั่วไป):
S9219: 1100 pF
S9219-01: 150 pF
ลักษณะอื่นๆ
ความไวของสเปกตรัม: คล้ายกับเส้นโค้งการตอบสนองของดวงตามนุษย์ จุดสูงสุดอยู่ที่ 550 nm
เงื่อนไขการวัด:
อุณหภูมิ: 25°C
การทดสอบกระแสไฟมืด: VR = 10 mV
การทดสอบเวลาขึ้น: VR = 0 V, f = 1 kHz
สถานการณ์การใช้งาน
เหมาะสำหรับสาขาการตรวจจับแสงที่มองเห็นได้ เช่น การวัดแสง การสื่อสารด้วยแสง และการตรวจสอบสิ่งแวดล้อม ซึ่งต้องการการตอบสนองที่รวดเร็วและความไวสูง
ข้อมูลจำเพาะ:
| ความยาวคลื่นสูงสุด | 550 nm |
| ช่วงการตอบสนองของสเปกตรัม | 380 - 780 nm |
| ความไวแสง | 0.22 A/W |
| กระแสไฟมืด | สูงสุด 50 pA |
