รายละเอียดสินค้า:
|
| ความถี่ตัดออก: | 20 เมกะเฮิรตซ์ (-3dB) | แรงดันย้อนกลับ: | 30 โวลต์ |
|---|---|---|---|
| ช่วงอุณหภูมิในการทำงาน: | -40 ℃ ~ +85 ℃ | พลังเสียงเทียบเท่า (NEP): | 1.9×10⁻¹⁴ วัตต์/√เฮิร์ตซ์ |
| การหารสี่จตุภาค: | 10×10มม. | ความไว: | 960 นาโนเมตร |
| บรรจุภัณฑ์ SMD บางเฉียบ: | หนา 1.26 มม | กระแสมืดต่ำ: | กระแสมืด |
| เน้น: | โฟตดิโอเดสซิลิคอน pin 10x10mm,โฟตไดโอเดสตรวจสอบอินฟราเรดใกล้,เครื่องตรวจจับไฟฟ้าไฟฟ้าไฟฟ้าอินฟราเรด S5981 |
||
คำอธิบายผลิตภัณฑ์:

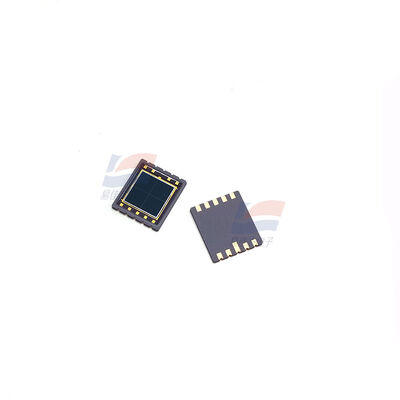

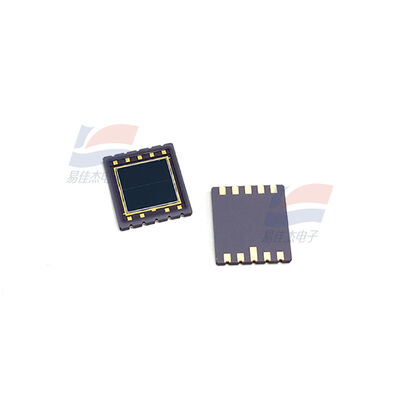

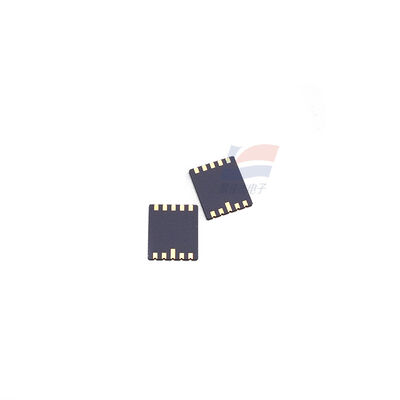

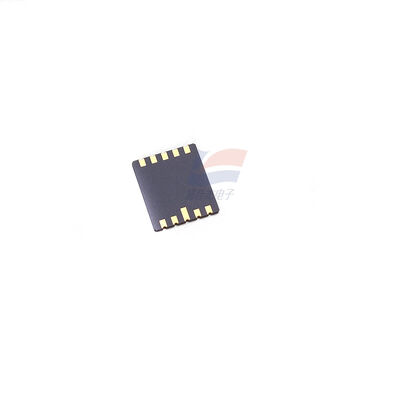

YJJ S5981 Silicon PIN Photodiode, 10×10 มม., สำหรับการตรวจจับใกล้รังสีอินฟราเรด
คุณสมบัติ:
S5981 Silicon PIN Photodiode ออกแบบมาเป็นพิเศษสำหรับการใช้งานแบบติดตั้งบนพื้นผิว (SMD) ส่วนใหญ่ใช้สำหรับสถานการณ์ทางแสงที่แม่นยำ เช่น การปรับเทียบแกนแสง การตรวจจับตำแหน่ง และการจัดแนวเลเซอร์

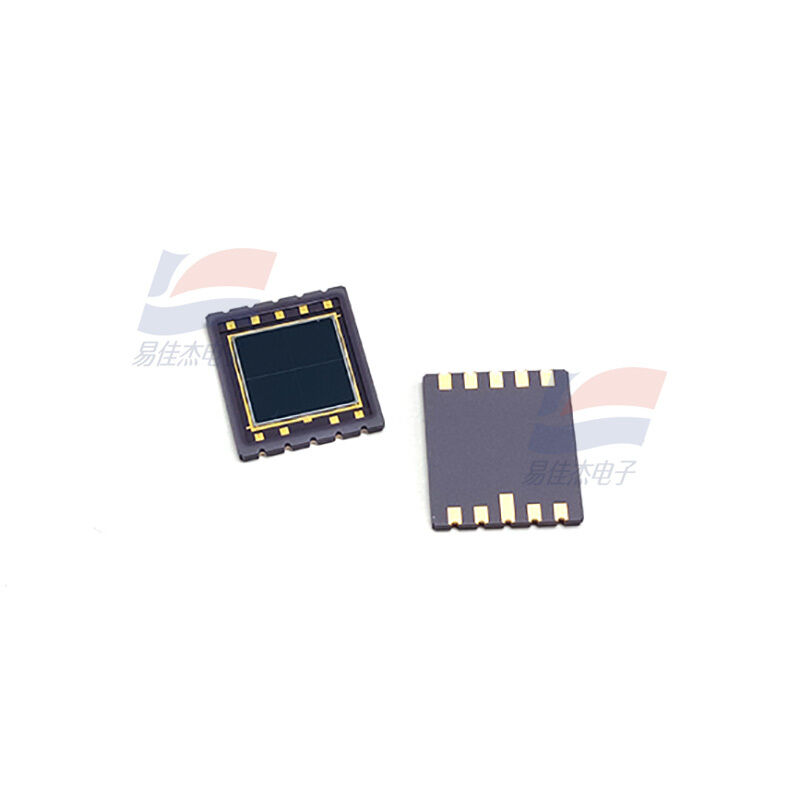

S5981 Photodiode
1. พารามิเตอร์หลัก (Ta = 25°C)
รุ่น: S5981
ประเภท: 4-Quadrant Silicon PIN Photodiode
พื้นที่ไวต่อแสง: 10 × 10 มม. (เท่ากันทุกควอดแรนท์, 5 × 5 มม. ต่อควอดแรนท์)
การตอบสนองสเปกตรัม: 320 - 1100 นาโนเมตร (อัลตราไวโอเลตถึงใกล้รังสีอินฟราเรด)
Hamamatsu Photonics Co., Ltd.
ความยาวคลื่นสูงสุด: 960 นาโนเมตร
ค่าสัมประสิทธิ์การตอบสนอง: 0.72 A/W @ 960 นาโนเมตร
กระแสไฟฟ้ามืด: ≤ 4 nA (@ VR = 10V)
คาปาซิแตนซ์ที่รอยต่อ: 35 pF (@ VR = 10V, f = 1 MHz)
ความถี่ตัด: 20 MHz
กำลังเทียบเท่าสัญญาณรบกวน: 1.9 × 10-¹4 W/Hz¹/²
แพ็คเกจ: เซรามิก SMD, ความหนา 1.26 มม.
อุณหภูมิการทำงาน: -40°C ~ +85°C
อุณหภูมิการจัดเก็บ: -40°C ~ +100°C
คุณสมบัติ: การแบ่ง 4 ควอดแรนท์, พื้นที่ไวต่อแสงขนาดใหญ่, SMD บางพิเศษ, การบัดกรีแบบรีโฟลว์ไร้สารตะกั่ว
2. โครงสร้างและขา
โครงสร้าง 4 ควอดแรนท์: พื้นผิวที่ได้รับแสงจะถูกแบ่งออกเป็น 4 ควอดแรนท์อิสระ (A/B/C/D) แต่ละควอดแรนท์สามารถส่งกระแสโฟโตอิเล็กทริกได้
ขา: ทั้งหมด 5 ขา (4 เส้นทางสัญญาณ + 1 ขั้วร่วม), รองรับการบัดกรีแบบรีโฟลว์ SMD
ข้อดี: การตรวจจับความเข้มของแสงและตำแหน่งของจุดแสงพร้อมกัน ไม่ต้องสแกนด้วยกลไก
3. การใช้งานทั่วไป
การปรับเทียบ / การจัดแนวแกนแสงเลเซอร์
การตรวจสอบตำแหน่งและการชดเชยสำหรับอุปกรณ์ทำเครื่องหมาย เชื่อม ตัด ด้วยเลเซอร์
แพลตฟอร์มแสง, กล้องโทรทรรศน์, การแก้ไขวงปิดแกนแสงเรดาร์เลเซอร์
การตรวจจับตำแหน่ง (ทางเลือกแทน PSD)
การวัดค่าชดเชยศูนย์กลางของจุดแสง, การตรวจจับมุมเบี่ยงเบน
การมองเห็นของหุ่นยนต์, การจัดแนวชิ้นงาน, การวัดการกระจัดที่แม่นยำ
การตรวจสอบกำลัง / พลังงานเลเซอร์
การตรวจจับกำลังเลเซอร์ 905 นาโนเมตร / 980 นาโนเมตร / 1064 นาโนเมตร แบบเรียลไทม์
การตรวจสอบความเข้มแสงสำหรับการสื่อสารใยแก้วนำแสง, อุปกรณ์ทางการแพทย์ด้วยเลเซอร์
เครื่องมือวัดทางแสง
การตรวจจับสเปกตรัมกว้างสำหรับสเปกโตรโฟโตมิเตอร์, โคลอริมิเตอร์, เรดิโอเมเตอร์
การตรวจสอบแสงแวดล้อม, การควบคุมการเปิดรับแสงสำหรับกล้องอุตสาหกรรม
ระบบอัตโนมัติในยานยนต์ / อุตสาหกรรม
การรับเรดาร์เลเซอร์ (LiDAR) ของยานพาหนะ, เซ็นเซอร์หลีกเลี่ยงสิ่งกีดขวาง
การนำทางและระบุตำแหน่งของยานพาหนะอัตโนมัติ (AGV)
ข้อมูลจำเพาะ:
| ช่วงสเปกตรัม | 320–1100 นาโนเมตร |
| ความยาวคลื่นสูงสุด | 960 นาโนเมตร |
| การตอบสนอง | 0.72 A/W @ 960 นาโนเมตร |
| กระแสไฟฟ้ามืด | 0.6 nA |
