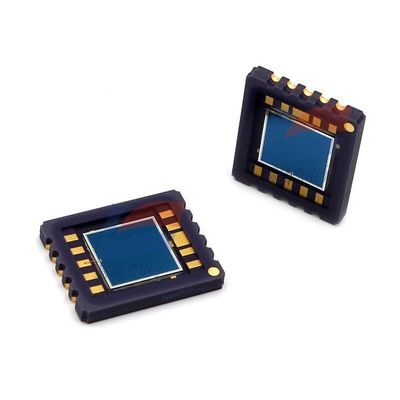

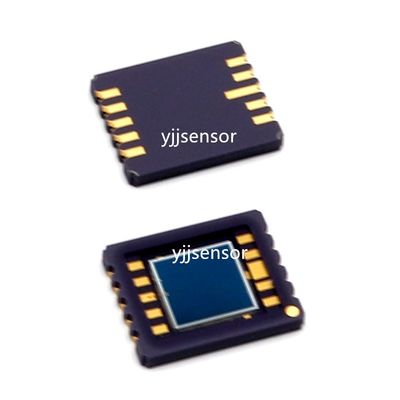

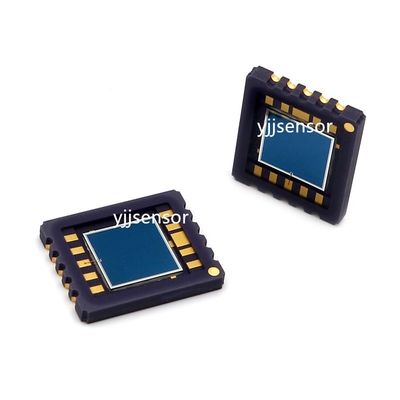

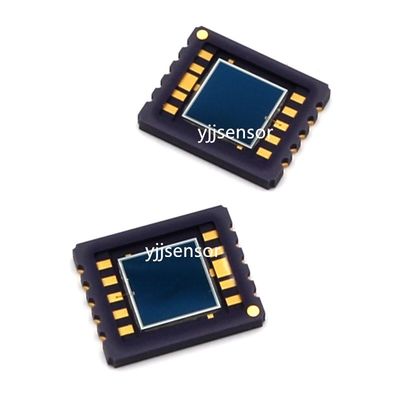

YJJ S5990-01 เครื่องตรวจจับตําแหน่งที่มีความรู้สึกต่อตําแหน่ง PSD สองมิติ

รายละเอียดสินค้า:

YJJ S5990-01 โฟโตไดโอดเครื่องตรวจจับตำแหน่งที่ไวต่อตำแหน่ง PSD สองมิติสำหรับการวัดตำแหน่งแสง

คุณสมบัติ:

ประเภทอุปกรณ์: PSD สองมิติสี่ด้าน (ตัวตรวจจับที่ละเอียดอ่อนตำแหน่ง ซึ่งเป็นโฟโตไดโอดชนิดพิเศษ)

ความแตกต่างของโมเดล

S5990-01: รุ่นติดตั้งบนถาดและพื้นผิวเทกอง;

S5990-11: รูปแบบการผลิตติดพื้นผิวเทปม้วน;

ชุดเดียวกันขนาดใหญ่: S5991-01 (พื้นผิวไวแสง 9 × 9 มม.)

หลักการสำคัญ

โฟโตไดโอดซิลิคอนอิเล็กโทรดแยกสี่ด้าน เมื่อจุดไฟตกลงบนตำแหน่งใด ๆ ของพื้นผิวไวแสงขนาด 4 × 4 มม. เส้นทางสี่เส้นทางของโฟโตกระแสไฟเอาท์พุตขั้วบวก X1 / X2 / Y1 / Y2 จะเป็นเส้นตรงกับพิกัดจุดไฟ วงจรแบ็คเอนด์จะคำนวณอัตราส่วนของกระแสทั้งสี่และสามารถคำนวณพิกัด X และ Y สองมิติที่แม่นยำ โดยไม่จำเป็นต้องใช้อาร์เรย์พิกเซล การตรวจจับตำแหน่งอย่างต่อเนื่อง และความเร็วการตอบสนองนั้นเร็วมาก

ครั้งที่สอง พารามิเตอร์แกนแสงและไฟฟ้า (Ta = 25 ℃ เงื่อนไขการทดสอบมาตรฐาน)

1. ตารางพารามิเตอร์สเปกตรัมแสง

พารามิเตอร์ ข้อมูลจำเพาะทั่วไป

พื้นที่ไวแสงที่มีประสิทธิภาพ 4 มม. × 4 มม

ช่วงการตอบสนองสเปกตรัม 320 ~ 1100nm (อัลตราไวโอเลตถึงอินฟราเรดใกล้)

ความยาวคลื่นตอบสนองสูงสุด γp 960nm (เข้ากันได้กับเลเซอร์อินฟราเรด 905/960nm)

ความไวในการตอบสนองสูงสุด 0.6 A/W

2. ตารางประสิทธิภาพการตรวจจับตำแหน่ง

ตัวชี้วัดพารามิเตอร์

ข้อผิดพลาดในการตรวจจับตำแหน่ง ±70μm (ทั่วไป) สูงสุด ±150μm

โฟโตปัจจุบันอิ่มตัว 500μA (VR=5V, โหลด 1kΩ)

ความต้านทานระหว่างขั้ว 7kΩ (อคติ 0.1V)

เวลาตอบสนองเพิ่มขึ้น tr 1μs (การติดตามจุดความเร็วสูง)

ความจุทางแยกเทอร์มินัล 70~150pF

ID กระแสมืด (VR=5V) ทั่วไป 0.5nA, สูงสุด 10nA (สัญญาณรบกวนต่ำ เหมาะสำหรับแสงน้อย)

3. การจำกัดพารามิเตอร์ของเสา

แรงดันไบแอสย้อนกลับสูงสุด: 20V (แรงดันไฟฟ้าทำงานที่แนะนำทั่วไป 5V)

อุณหภูมิในการทำงาน: -20 ℃ ~ + 60 ℃

อุณหภูมิการจัดเก็บ: -40 ℃ ~ + 80 ℃

ความหนาของบรรจุภัณฑ์: แพ็คเกจติดพื้นผิวเซรามิกบางเฉียบ 1.26 มม. เข้ากันได้กับการบัดกรีแบบรีโฟลว์ SMT

วัสดุหน้าต่าง: ซิลิโคนเรซิน (ส่งผ่านแสงอัลตราไวโอเลตได้ดีกว่าอีพ็อกซี่)

4. คำจำกัดความของพิน (การยึดพื้นผิว 10Pin)

X1 แอโนด

ตีนเปล่าNC

X2 แอโนด

ตีนเปล่าNC

แคโทด แคโทดทั่วไป

ตีนเปล่าNC

Y1 แอโนด

ตีนเปล่าNC

Y2 แอโนด

ตีนเปล่าNC

ข้อมูลจำเพาะ:
