YJJ LTH-1550-01 เครื่องรับแสงไฟฟ้า เครื่องเปลี่ยนแสงไฟฟ้า เครื่องเปลี่ยนแสงไฟฟ้าสะท้อนแสง

รายละเอียดสินค้า:

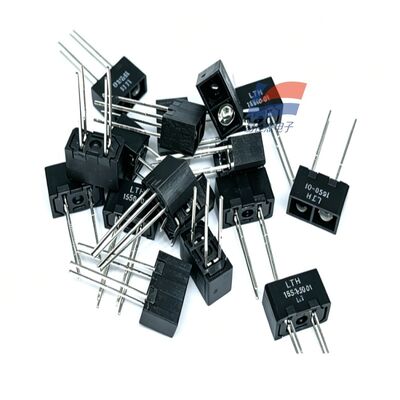

YJJ LTH-1550-01 โฟโตอิเล็กทริคเซนเซอร์ - สวิตช์โฟโตอิเล็กทริค - สวิตช์โฟโตอิเล็กทริคแบบสะท้อนแสง - ใช้ในอุปกรณ์อัตโนมัติ

คุณสมบัติ:

I. ข้อมูลผลิตภัณฑ์พื้นฐาน
ยี่ห้อ: LITEON (โรงงานดั้งเดิมของไต้หวัน)
รุ่น: LTH-1550-01
ประเภท: โฟโตอิเล็กทริคเซนเซอร์แบบสะท้อนแสง (ตัวขัดขวางโฟโตอิเล็กทริคแบบสะท้อนแสง)

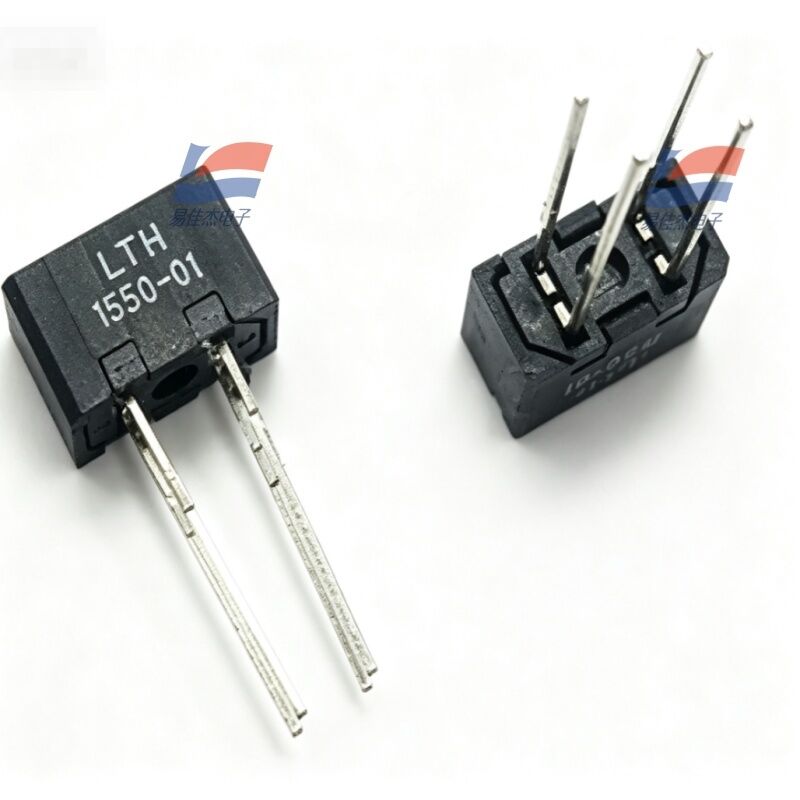

แพ็คเกจ: DIP4 Surface Mount 4 พิน ระยะพิทช์มาตรฐาน 2.54 มม
ระยะการตรวจจับมาตรฐาน: 3.81 มม. (ช่วงการตรวจจับที่เหมาะสมที่สุด)
การรับรอง: สอดคล้องกับมาตรฐานสิ่งแวดล้อม RoHS เหมาะสำหรับอุตสาหกรรม/อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
ครั้งที่สอง หลักการโครงสร้างภายใน
รวมสององค์ประกอบไว้ในหน่วยเดียว:
LED เปล่งแสงอินฟราเรด 940nm (ปล่อยแสงอินฟราเรด)
โฟโต้ทรานซิสเตอร์ NPN (รับแสงสะท้อนอินฟราเรด)
หน้าต่างรับและปล่อยไอเสียถูกจัดเรียงในทิศทางเดียวกันและเคียงข้างกัน เมื่อวัตถุเข้าสู่ช่วงการตรวจจับ 3.81 มม. แสงอินฟราเรดจะสะท้อนไปยังท่อรับ จากนั้นทรานซิสเตอร์จะควบคุม ระดับจะเปลี่ยนไป ทำให้สามารถตรวจจับการมีอยู่แบบไม่สัมผัสได้ เปลือกสีดำมาพร้อมกับโครงสร้างแรเงา ต้านทานการรบกวนของแสงจรจัดจากสิ่งแวดล้อม
III. พารามิเตอร์ทางไฟฟ้าหลัก
การจำกัดค่าพิกัด
โต๊ะ
ข้อกำหนดพารามิเตอร์
LED กระแสไปข้างหน้าถ้าสูงสุด 60mA
ไฟ LED แรงดันย้อนกลับ Vr 5V
LED Forward Drop Vf ทั่วไป 1.2V
Phototransistor Collector ปัจจุบัน Ic สูงสุด 20mA
แรงดันสะสม-ตัวส่งสัญญาณ Vceo 30V
อุณหภูมิในการทำงาน -25°C ~ +85°C
อุณหภูมิการจัดเก็บ -55 ℃ ~ + 110 ℃
ลักษณะทางไฟฟ้า
อัตราการโอนปัจจุบัน CTR: 50% ~ 600%
ความเร็วในการตอบสนองที่รวดเร็ว เหมาะสำหรับการนับความเร็วสูง การตรวจจับตำแหน่ง
NPN Collector Open-Loop Output สามารถจับคู่โดยตรงกับไมโครคอนโทรลเลอร์ชิปตัวเดียว IO
IV. คำจำกัดความ 4 พิน (อักขระที่พิมพ์ดูจากด้านล่าง พินจากซ้ายไปขวา)
พิน 1: LED แอโนด (LED+)
พิน 2: LED แคโทด (LED- / GND)
พิน 3: ตัวส่งสัญญาณโฟโต้ทรานซิสเตอร์ (E, กราวด์ทั่วไป GND)
พิน 4: ตัวสะสมโฟโต้ทรานซิสเตอร์ (C, เอาต์พุตสัญญาณ)
รูปแบบการเดินสายไฟอย่างง่าย (ESP32 / ไมโครคอนโทรลเลอร์แบบชิปเดี่ยวทั่วไป)
LED + เชื่อมต่อกับตัวต้านทานจำกัดกระแส220Ωถึง 3.3V/5V; LED - เชื่อมต่อกับ GND
โฟโต้ทรานซิสเตอร์ E เชื่อมต่อกับ GND; ตัวสะสม C เชื่อมต่อกับ IO ด้วยตัวต้านทานแบบดึงขึ้น 10K
เมื่อวัตถุเข้าใกล้ IO จะส่งเอาต์พุตระดับต่ำ ไม่มีวัตถุใดอยู่ในระดับสูง
V. ข้อดีหลักของผลิตภัณฑ์
การสอบเทียบจากโรงงานแบบรวม ไม่จำเป็นต้องปรับเส้นทางแสงด้วยตนเอง ปลั๊กแอนด์เพลย์
ไม่มีหน้าสัมผัสทางกล อายุการใช้งานยาวนานกว่าไมโครสวิตช์ทางกลมาก
ขนาดกะทัดรัด ติดตั้งบนพื้นผิวกับ PCB เหมาะสำหรับการติดตั้งภายในในอุปกรณ์ขนาดเล็ก
เปลือกแรเงาสีดำ ไม่ก่อให้เกิดแสงในอาคาร แสงธรรมชาติที่อ่อน
การใช้งานช่วงอุณหภูมิกว้าง ใช้ได้กับอุปกรณ์อุตสาหกรรม อุปกรณ์สำนักงาน เครื่องใช้ไฟฟ้าขนาดเล็ก
วี. สถานการณ์การใช้งานทั่วไป
อุปกรณ์สำนักงาน: การตรวจจับกระดาษ, การนับกระดาษ, การตรวจจับกระดาษติดในเครื่องพิมพ์/เครื่องถ่ายเอกสาร
อุปกรณ์อัตโนมัติ: การตรวจจับว่ามีและไม่มีอยู่ จำกัดการตรวจจับตำแหน่งของสายการประกอบขนาดเล็ก
ฮาร์ดแวร์อัจฉริยะ: การตรวจจับประตูถังเก็บของ การตรวจจับการเปิดฝาถังขยะ การตรวจจับระดับของเหลวอย่างง่าย
อุปกรณ์ทางการเงิน: ATM, การรับรู้สกุลเงินกระดาษของเครื่องบันทึกเงินสด, การนับบิล
